Nº H08

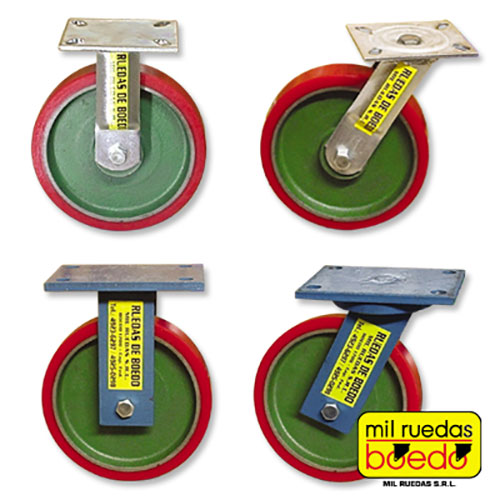

Rueda de Hierro y Poliuretano

con Horquillas Reforzadas

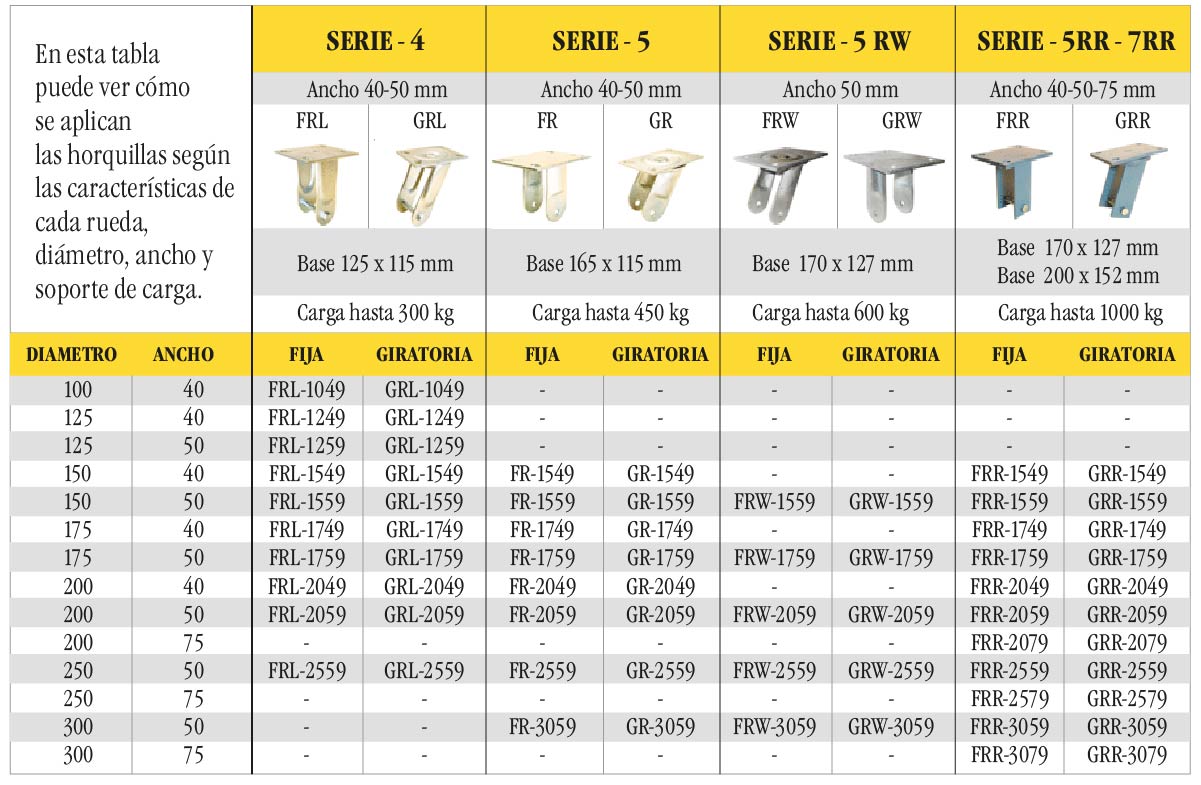

En esta tabla se puede observar cómo se aplican las horquillas según las características de cada rueda, diámetro, ancho y soporte de carga.

SERIE-4 SERIE-5 SERIE-5 RW SERIE 5RR-7RR
ANCHO 40-50 mm ANCHO 40-50 mm ANCHO 50 mm ANCHO 40-50 75 mm
FRL GRL FR GR FRW GRW FRR GRR
Base: 125 x 115 mm Base: 165 x 115 mm Base:170 x 127 mm / Base: 200 x 152 mm
Carga hasta 300 kg Carga Hasta 450 kg Carga hasta 600 kg Carga hasta 1000 kg
- - SERIE-4 SERIE-5 SERIE-5 RW SERIE 5RR-7RR
Diámetro Ancho Fija Giratoria Fija Giratoria Fija Giratoria Fija Giratoria
100 40 FRL-1049 GRL-1049 - - - - - -
125 40 FRL-1249 GRL-1249 - - - - - -
125 50 FRL-1249 GRL-1249 - - - - - -
150 40 FRL-1549 GRL-1549 FR-1549 GR-1549 - - FRR-1549 GRR-1549
150 50 FRL-1559 GRL-1559 FR-1559 GR-1559 FRW-1559 GRW-1559 FRR-1559 GRR-1559
175 40 FRL-1749 GRL-1749 FR-1749 GR-1749 - - FRR-1749 GRR-1749
175 50 FRL-1759 GRL-1759 FR-1759 GR-1759 FRW-1759 GRW-1759 FRR-1759 GRR-1759
200 40 FRL-2049 GRL-2049 FR-2049 GR-2049 - - FRR-2049 GRR-2049
200 50 FRL-2059 GRL-2059 FR-2059 GR-2059 FRW-2059 GRW-2059 FRR-2059 GRR-2059
200 75 - - - - - - FRR-2079 GRR-2079
250 50 FRL-2559 GRL-2559 FR-2559 GR-2559 FRW-2559 GRW-2559 FRR-2559 GRR-2559
250 75 - - - - - - FRR-2579 GRR-2579
300 50 - - FR-3059 GR-3059 FRW-3059 GRW-3059 FRR-3059 GRR-3059
300 75 - - - - - - FRR-3079 GRR-3079

FRL: Fija Reforzada Liviana
GRL: Giratoria Reforzada Liviana
FR: Fija Reforzada
GR: Giratoria Reforzada
FRW: Fija Reforzada
GRW: Giratoria Reforzada
FRR: Fija Reforzada Reforzada
GRR: Giratoria Reforzada Reforzada
